Un boulon de culasse qui casse ras du bloc, une vis de carter qui lâche sous la clé sans prévenir , voilà deux situations que tout mécanicien a vécues, et qui transforment une réparation d’une heure en casse-tête de deux jours. Les outils queue de cochon sont la réponse technique directe à ce problème : des extracteurs hélicoïdaux conçus pour mordre dans la matière et faire sortir ce qui résiste. Avant d’investir, il faut comprendre pourquoi un extracteur casse lui-même dans le trou, pourquoi certains modèles ne fonctionnent que sur vis cassée fraîche et pas sur goujon oxydé, et ce qui sépare un outil d’atelier fiable d’un lot discount inutilisable. Ce guide couvre le fonctionnement de ces extracteurs, les différents types disponibles, un comparatif de prix et de qualité, ainsi que les bonnes pratiques pour intervenir sans aggraver la situation en atelier ou en mécanique courante.
En bref :
- ● L’outil queue de cochon est un extracteur hélicoïdal conçu pour retirer des vis cassées, goujons et boulons arrêtés sans démonter l’ensemble.
- ● Il fonctionne par vissage inverse : plus on force en extraction, plus la prise se resserre sur le métal cassé.
- ● Les coffrets couvrent généralement des diamètres de M5 à M45, avec des pièces de 3 à 10 unités selon la gamme.
- ● Le prix d’un coffret d’entrée de gamme commence à 13,21 € ; les coffrets professionnels (Tengtools, BGS) dépassent 39,69 €.
- ● L’outil est fragile si mal utilisé : un extracteur cassé dans le trou est souvent plus difficile à retirer que la vis d’origine.
- ● Il existe des versions manuelles, à percussion et à usage ramonage (enlève-nids, 130 mm) selon l’application.
- ● Disponibles chez les spécialistes outillage (Tengtools, CLAS, Dema-France) et sur les grandes plateformes (Amazon, ManoMano).
Qu’est-ce qu’un outil queue de cochon et comment ça fonctionne
Vous avez une vis cassée à ras du métal, un goujon qui a rendu l’âme dans le bloc moteur, un boulon tellement rouillé qu’il a fini par se tordre sous la clé. Avant de sortir la perceuse et de partir dans une opération chirurgicale à l’aveugle, il y a un outil fait exactement pour ça : l’extracteur hélicoïdal, dit outil queue de cochon.
Le nom vient de la forme : une spirale serrée qui évoque la queue enroulée d’un cochon. Mais derrière ce détail anecdotique se cache une mécanique très précise. L’outil est usiné dans un acier forgé traité thermiquement , parfois de l’acier HSS pour les versions combinées forêt plus extracteur , avec un filetage à pas gauche taillé en hélice sur toute la longueur active.
Le principe du filetage inverse : pourquoi ça fonctionne
Le pas gauche est le cœur du système. Quand vous tournez l’outil dans le sens anti-horaire pour extraire, l’hélice s’enfonce dans le métal cassé et serre au lieu de desserrer. C’est un effet coin auto-bloquant : plus le couple d’extraction augmente, plus la prise se resserre. L’outil ne peut donc pas patiner tant qu’il est correctement engagé.
Ce mécanisme fonctionne seulement si l’extracteur est centré dans un avant-trou percé au bon diamètre. C’est le point critique. Un trou trop grand, et l’hélice ne mord pas. Trop petit, et vous forcez sur l’acier sans engagement. Les diamètres de perçage recommandés selon la taille de vis : forêt de 3 mm pour M6, 4 mm pour M8, 5 mm pour M10, 6 mm pour M12. Ces valeurs représentent environ 40 à 50 % du diamètre nominal de la vis , retenez ce rapport, il vaut sur toute la gamme.
⚠️ Attention
Un extracteur cassé dans le trou est une catastrophe. L’acier de l’extracteur est plus dur que la vis d’origine , il est quasiment impossible à repercer avec un forêt standard. Si vous sentez une résistance anormale, arrêtez immédiatement. La cause est presque toujours un avant-trou mal centré ou l’absence de dégrippant.
Outils queue de cochon pour le ramonage : un usage différent
Le même nom désigne un outil totalement différent dans le secteur du ramonage. L’outil queue de cochon version enlève-nids est une spirale métallique d’environ 130 mm de longueur, montée en bout de canne de ramoneur, conçue pour crocheter et extraire les nids d’oiseaux ou les obstructions dans un conduit de fumée. Diamètre de travail variable selon le conduit, matériau acier galvanisé ou inox. La boutique du ramoneur est la référence pour ce type de produit en France.
Ces deux outils n’ont aucun rapport fonctionnel. Le seul point commun, c’est la forme hélicoïdale. Si vous cherchez un extracteur de vis cassée, écartez immédiatement les résultats liés au ramonage, et inversement. La confusion est fréquente sur les plateformes de vente en ligne.
Les différents types d’outils queue de cochon disponibles en atelier
Sur le marché de l’outillage, les outils queue de cochon se déclinent en quatre grandes familles. Le choix dépend de la fréquence d’utilisation, du profil de l’atelier et surtout du diamètre des vis à traiter. Voici un tour d’horizon factuel.
| Type | Pièces incluses | Diamètres couverts | Prix indicatif | Usage recommandé |
|---|---|---|---|---|
| Extracteurs seuls | 3 à 5 pièces | M5 à M25 | 13,21 € | Dépannage occasionnel, atelier amateur |
| Coffret combiné extracteur + forêts HSS | 5 à 10 pièces | M5 à M25 | 16,39 € | Polyvalence, forêts adaptés inclus |
| Coffret professionnel EVA/PVC (Tengtools, BGS) | 5 à 8 pièces | M5 à M35 | 39,69 € | Usage intensif, mécanique professionnelle |
| Extracteur de goujons spécifique (Dema-France) | Unitaire ou set | M5 à M45 | 21,45 € | Goujons filetés, grosses pièces mécaniques |
Les extracteurs seuls à 13,21 € suffisent pour un usage deux ou trois fois par an. La qualité de l’acier est souvent correcte sur les marques connues, mais les finitions et la régularité du filetage laissent parfois à désirer sur les lots sans marque. Le coffret combiné avec forêts HSS , comme le CLAS OM-0668 avec ses forêts de 2 à 7,5 mm , est la solution la plus pratique : tout est calibré pour fonctionner ensemble, sans chercher le bon diamètre dans un tiroir.
Les coffrets professionnels en mousse EVA moulée (Tengtools, BGS) justifient leur prix par la qualité de l’acier forgé et la précision du filetage. En atelier de mécanique automobile ou industrielle, c’est ce niveau qu’il faut viser.
💡 Astuce
Amateur qui intervient deux ou trois fois par an sur sa voiture ou sa moto : le coffret combiné à 16,25 € est le bon compromis. Professionnel ou passionné avec un atelier actif : investissez directement dans un coffret EVA de marque reconnue. La différence de qualité d’acier se voit à la première utilisation difficile.
Comparatif des meilleurs coffrets outils queue de cochon du marché
Comparer des coffrets extracteurs sur catalogue, c’est facile. Les comparer sur la durée et sur les cas difficiles, c’est autre chose. Voici les références principales disponibles en France, avec ce qu’elles valent vraiment.
| Marque / Modèle | Nb pièces | Diamètres | Matériau | Prix constaté | Points forts | Limites |
|---|---|---|---|---|---|---|
| Tengtools T116930108 | 5 | M5,M25 | Acier forgé traité | ~39 € | Coffret EVA moulé, filetage précis, marque pro | Forêts non inclus, plage limitée à M25 |
| CLAS OM-0668 | 10 | M5,M20 | Acier + HSS forêts | ~16 € | Forêts HSS 2,7,5 mm inclus, rapport qualité/prix | Acier moins noble, boîte plastique basique |
| BGS coffret pro | 5 à 8 | M5,M35 | Acier forgé HSS | ~69 € | Qualité allemande, tenue aux couples élevés | Prix élevé, surdimensionné pour usage amateur |
| Dema-France extracteur goujons | Unitaire/set | M5,M45 | Acier forgé | ~21 € | Plage M45, spécialiste goujons, solution ciblée | Moins polyvalent hors goujons |
Le CLAS OM-0668 à 16 € est honnêtement suffisant pour un usage occasionnel sur des vis peu oxydées. Ne vous attendez pas à des miracles sur un goujon de culasse rouillé depuis dix ans. Le Tengtools, lui, justifie ses 39 € par la régularité du filetage hélicoïdal et la rigidité de l’acier , on sent la différence dès qu’on engage l’outil. Le BGS à 69 € est le choix du mécanicien qui intervient quotidiennement.
Caractéristiques techniques à vérifier avant d’acheter
Avant de commander, vérifiez ces points dans cet ordre :
- Qualité de l’acier : acier forgé traité thermiquement (dureté typique 58,62 HRC) par rapport à l’acier bas de gamme non traité. Un extracteur trop mou patine ; trop dur et trop cassant, il se brise dans le trou.
- Type de prise : queue carrée 1/4″ pour les petits extracteurs (M5,M12), 3/8″ pour les moyens. La compatibilité avec votre clé à cliquet est essentielle , vérifiez avant d’acheter.
- Plage de diamètres : M5 à M25 couvre 90 % des besoins courants en mécanique automobile. Pour de la grosse mécanique industrielle, visez M45.
- Forêts inclus ou non : un coffret sans forêts oblige à avoir les bons diamètres en stock. C’est un détail qui coûte du temps sur le terrain.
- Qualité du coffret : mousse EVA moulée signifie que chaque pièce a sa place, pas de risque de mélange. Boîte plastique générique, les pièces se baladent et s’abîment.
🔧 Conseil
Sur quoi ne jamais économiser : la qualité de l’acier de l’extracteur. Un extracteur cassé dans un trou, c’est une intervention de carrossier ou d’usinage qui coûte dix fois le prix du coffret. Les 20 € de différence entre l’entrée de gamme et une marque sérieuse valent largement l’investissement.

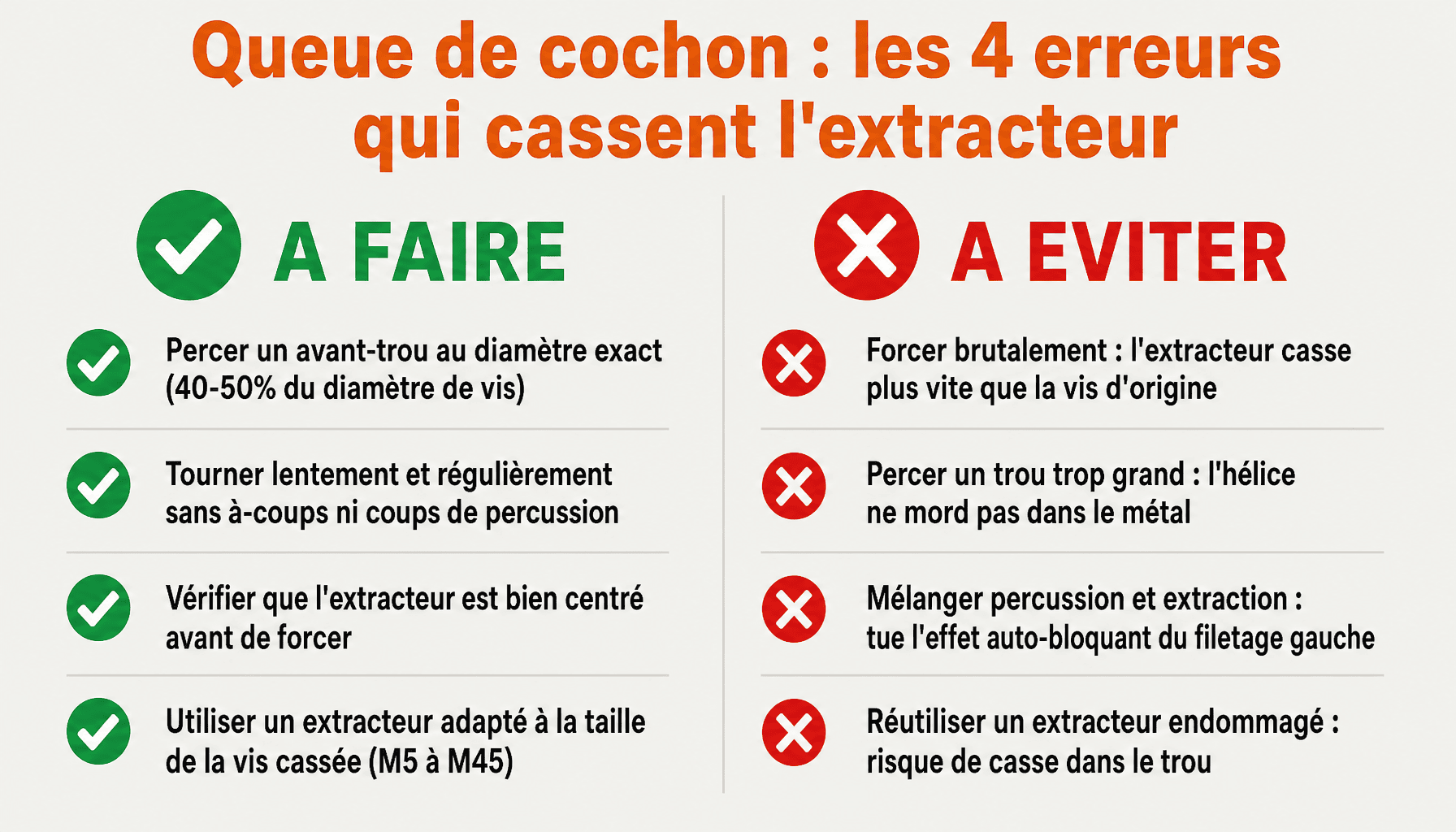

Comment utiliser correctement les outils queue de cochon : méthode d’atelier
Tout le monde a déjà forcé sur un extracteur sans résultat, ou pire, l’a cassé dans le trou. Dans 80 % des cas vus en SAV, la cause est identique : mauvaise préparation de la surface ou avant-trou mal centré. La méthode compte autant que l’outil.
Étape 1 , Préparer et centrer
Commencez par nettoyer la surface autour de la vis cassée. Prenez un pointeau et frappez sec au centre exact du moignon. Trente secondes de travail au pointeau évitent trente minutes de galère à repercer un trou parti de travers. Si la surface est irrégulière, une meuleuse d’angle avec un disque à tronçonner peut aplanir le moignon avant centrage.
Étape 2 , Percer l’avant-trou au bon diamètre
C’est l’étape la plus critique. Respectez ce tableau :
| Diamètre vis | Forêt recommandé |
|---|---|
| M6 | 3 mm |
| M8 | 4 mm |
| M10 | 5 mm |
| M12 | 6 mm |
Percez à vitesse modérée, avec un forêt HSS bien affûté. Sur de l’acier trempé, passez par un forêt cobalt.
Étape 3 , Appliquer le dégrippant
Injectez du WD-40 ou un dégrippant pénétrant (type Rust-Off) dans l’avant-trou et autour du moignon. Minimum 10 à 15 minutes d’attente. Idéalement, laissez agir une nuit entière. Sur une vis oxydée depuis des années, le dégrippant fait 50 % du travail.
Étape 4 , Engager l’extracteur à la main
Introduisez l’extracteur dans l’avant-trou et faites-le tourner à la main dans le sens anti-horaire. Il doit s’engager progressivement. Si vous sentez une résistance immédiate, l’avant-trou est trop petit , ne forcez pas.
Étape 5 , Tourner à la clé avec un couple progressif
Utilisez une clé à cliquet avec la bonne taille de prise carrée. Augmentez le couple progressivement. Pas de choc brutal, pas de rallonge de bras de levier excessif. Le couple doit rester contrôlé.
Étape 6 , Si ça résiste encore : chauffer
Un léger chauffage à la lampe à souder (150,200 °C sur la pièce autour de la vis, jamais sur l’extracteur) provoque une dilatation thermique différentielle qui brise le lien de corrosion. Laissez refroidir partiellement avant de reprendre l’extraction.
Avantages, limites et alternatives aux outils queue de cochon
Un outil queue de cochon bien utilisé, c’est souvent la solution la plus rapide pour sortir une vis cassée sans démonter la pièce. Mais comme tout outil, il a ses conditions d’emploi et ses limites franches qu’il vaut mieux connaître avant de s’y lancer.
Ce qui joue en sa faveur
- Rapidité d’intervention : pas de démontage complet, on attaque directement le moignon.
- Coût d’entrée faible : un jeu couvrant M5 à M45 se trouve entre 15 et 40 € selon la marque.
- Polyvalence : une même gamme traite les petites vis de carter comme les goujons de culasse.
- Compatibilité avec perceuse à colonne ou visseuse à choc , l’extracteur à choc donne souvent de meilleurs résultats qu’un serrage progressif à la main.
Les limites qu’on ne minimise pas
Le risque principal, c’est la casse de l’extracteur dans le trou. L’outil est en acier trempé très dur , pratiquement impossible à repercer ou à souder ensuite. Une fois cassé, le problème devient nettement plus sérieux. Sur une vis très oxydée, sans dégrippant pénétrant laissé au moins 30 minutes, l’extracteur tourne souvent à vide ou casse avant d’avoir bougé quoi que ce soit. Il faut également un avant-trou centré et propre : un perçage de travers, et l’extracteur ne mord pas correctement. Enfin, sur une vis affleurante ou en dessous du plan de la pièce, sans matière à saisir, l’outil est inutilisable.
Les alternatives sérieuses
| Méthode | Efficacité | Difficulté | Coût estimé |
|---|---|---|---|
| Outil queue de cochon | Bonne si vis peu oxydée | Faible à modérée | 15 , 40 € |
| Soudure d’écrou sur moignon | Très bonne sur vis oxydées | Modérée (soudure requise) | Matériel atelier |
| Pince multigrip | Bonne si dépassement ≥ 3 mm | Faible | 20 , 50 € |
| Fraise carbure + retaraudage | Excellent (dernier recours) | Élevée | 50 , 150 € |
Questions fréquentes sur les outils queue de cochon
Quelle taille d’extracteur queue de cochon choisir pour une vis M8 cassée ?
Une vis M8 a un diamètre de tige d’environ 8 mm. Il faut d’abord percer un avant-trou de 3,5 à 4 mm en centre de la vis cassée, puis engager un extracteur de taille n°2 ou n°3 selon le coffret , vérifiez toujours la correspondance dans le tableau fabricant. Trop petit, il casse ; trop grand, il abîme le filet. L’extracteur doit mordre sans forcer excessivement dès les premiers tours.
Peut-on utiliser un outil queue de cochon avec une perceuse électrique ?
Non , c’est l’erreur classique qui casse l’extracteur en deux secondes. Les outils queue de cochon s’utilisent exclusivement à la main, avec un tourne-à-gauche ou une clé à molette. La perceuse tourne trop vite et ne permet aucun ressenti tactile : dès que l’extracteur mord, le couple explose et la queue carbure se rompt net. Certains modèles tolèrent un filetage lent au tournevis à chocs, mais c’est déconseillé pour un débutant.
Que faire si l’extracteur queue de cochon se casse dans le trou ?
C’est le scénario catastrophe : le carbure est plus dur que l’acier de la pièce, impossible à repercer classiquement. Solutions dans l’ordre : tenter l’électroérosion (EDM) chez un usineur, ou dissoudre chimiquement avec un produit à base d’acide nitrique dilué si la pièce est en aluminium. En dernier recours, le re-filetage avec insert Helicoil sur un diamètre supérieur reste souvent la sortie la plus rapide et la moins coûteuse.
Quelle est la différence entre un extracteur queue de cochon et un extracteur conique ?
L’extracteur conique (type Easy-Out) présente une forme droite effilée avec une spirale grossière : il s’enfonce dans l’avant-trou par pression axiale. Les outils queue de cochon, eux, ont un profil hélicoïdal à pas gauche plus agressif qui mord progressivement dans la matière. En pratique, le conique convient aux vis légèrement coincées ; la queue de cochon offre une meilleure prise sur les goujons très serrés ou légèrement hors d’axe. Les deux nécessitent impérativement un avant-trou centré.
Où acheter des outils queue de cochon en France et à quel prix ?
Les outils queue de cochon se trouvent en GSB (Leroy Merlin, Castorama), en magasins spécialisés outillage (Würth, Facom, BGS) et sur les grandes plateformes e-commerce. Les coffrets d’entrée de gamme 5 à 10 pièces démarrent autour de 10,16 €. Les coffrets professionnels avec forêts inclus (Tengtools, BGS) se situent entre 39 et 69 €. Pour les gammes industrielles couvrant les goujons jusqu’à M45, comptez 80 à 150 € selon le nombre de pièces et la qualité de l’acier.
Quel coffret queue de cochon choisir selon votre usage d’atelier
Trois critères décident vraiment de la valeur d’un coffret d’extracteurs : la qualité de l’acier (HSS cobalt ou carbure traité, pas de l’acier bas carbone qui s’émousse au premier effort), la plage de diamètres couverte (un coffret 5 pièces limité aux vis M4,M12 ne servira à rien face à un goujon M20), et la présence des forêts de centrage inclus , acheter les mèches séparément revient souvent plus cher que le coffret lui-même.
Selon votre profil, le choix est assez tranché. Bricoleur occasionnel qui casse deux vis par an : un coffret CLAS 10 pièces à ~16 € fait le travail sans surpayer. Mécanicien ou carrossier qui intervient régulièrement sur des moteurs grippés : investissez dans un Tengtools ou BGS entre 39 et 69 €, la différence de tenue en fatigue est réelle. Usage industriel sur goujons M5 à M45 : orientez-vous vers les gammes Dema-France, conçues pour ce type de sollicitations répétées.
La règle d’or reste inchangée quelle que soit la marque choisie : un avant-trou mal centré ou l’absence de dégrippant appliqué 30 minutes avant l’intervention vous coûtera plus cher en temps et en matériel cassé que l’outil lui-même. Les outils queue de cochon ne pardonnent pas les approximations de mise en œuvre.
Conseil actionnable pour ce week-end : ouvrez votre coffret, vérifiez les diamètres couverts et l’état des arêtes , un extracteur émoussé ou rouillé doit être remplacé avant d’être engagé dans une pièce que vous ne pouvez pas vous permettre d’abîmer.
