Jeu de roulements et guides à billes de copiage pour toupie

Roulement, bague de guidage, copieur, calibreur : on met les mots au clair

Une pièce qui sort du gabarit avec deux dixièmes d’écart, ce n’est jamais la faute du gabarit : c’est presque toujours le mauvais diamètre de bague ou une bague qui a du jeu. Avant de choisir quoi que ce soit, il faut nommer les pièces correctement, parce que le vocabulaire du métier est un vrai champ de mines et que les marchands emploient six mots pour trois objets.

Le roulement, c’est le corps tournant qui se monte sur l’arbre. Il obéit à des dimensions normalisées d’industrie : Ø 62 × AL. 30 × 16 MM pour le format le plus courant, avec un second format en Ø 55 × AL. 30. Sa bague extérieure tourne librement, c’est ce qui permet à la pièce de rouler dessus sans brûler. La bague de guidage, elle, est la couronne en alliage léger qui vient se monter par-dessus le roulement, et c’est son diamètre extérieur qui commande tout le reste. Les diamètres courants sont Ø 70, Ø 90, Ø 100 et Ø 125 MM.

Reste les verbes. Calibrer, c’est ramener une pièce à la cote exacte d’un gabarit droit. Copier, c’est reproduire une forme, souvent courbe. Chantourner, c’est usiner un chant courbe sans guide droit, en s’appuyant uniquement sur la bague. Les trois opérations utilisent le même ensemble roulement plus bague, elles ne demandent simplement ni le même diamètre ni les mêmes précautions.

Le diamètre de la bague commande le déport de coupe

Voici la formule que personne ne publie et qui règle 90 % des questions : enlèvement maxi = (Ø de l’outil moins Ø de la bague) divisé par 2. Autrement dit, plus la bague est grande, plus elle éloigne la pièce du cercle de coupe, et moins l’outil attaque. Avec un porte-outils de Ø 140 MM, voici ce que ça donne concrètement.

La lecture pratique est simple : en calibrage, on cherche à n’enlever que 1 à 3 mm, donc on prend la plus grande bague compatible et on laisse dépasser la pièce d’autant. Si la matière à retirer est plus importante, on ne force pas sur une petite bague, on dégrossit à la scie à ruban puis on finit au gabarit. C’est plus rapide, c’est plus propre, et ça ne met pas l’outil en surcharge. Le Ø 100 est notre choix par défaut parce qu’il couvre le plus large éventail de situations, et c’est justement la bague la plus référencée du marché, souvent citée sous la référence LEMAN 97050805500.

Roulement de toupie en alésage 30 : n’adaptez pas un outil AL. 50

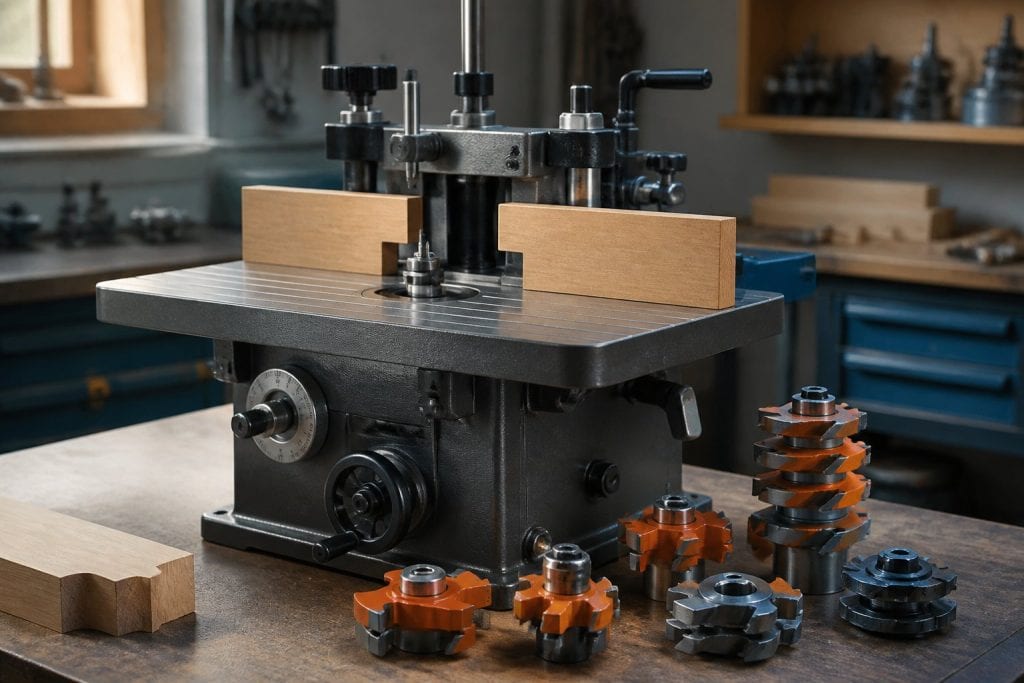

Voici le point le plus utile de cette page, et il ne vient d’aucune fiche marchande : il vient des ateliers. Quand on possède une machine en arbre 30 et de l’outillage en alésage 50, la tentation est de tout rattraper avec des manchons de réduction 50 vers 30. Ça se monte, ça tourne, et pourtant ça ne fonctionne pas correctement en copiage. La raison est mécanique : les bagues de réduction éloignent l’outil du roulement. Le plan de coupe et le plan de guidage ne sont plus au même endroit, le déport réel n’est plus celui que vous aviez calculé, et le résultat est faux d’un demi-millimètre à un millimètre selon les montages.

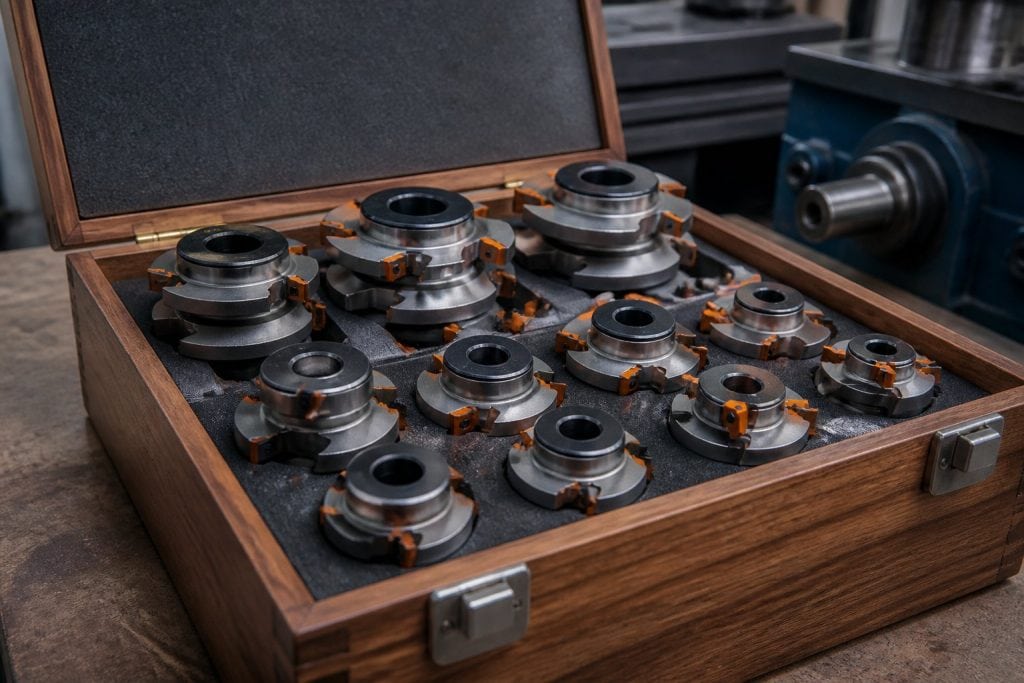

Notre conseil est net : pour tout travail au gabarit, achetez de l’outillage à l’alésage réel de votre arbre plutôt que d’adapter. Sur un arbre 30, restez en alésage 30. Sur un arbre 50, le roulement de copiage en Ø 80 × AL. 50 fait d’ailleurs partie des cinq pièces livrées dans notre coffret composé pour toupie alésage 50. La réduction reste acceptable pour du profilage droit contre un guide, elle ne l’est pas pour du guidage par roulement.

Chantourner au gabarit : lunette, passes progressives et puissance

Le chantournage se fait sans guide droit, donc avec un outil bien plus exposé que sur un travail au guide. Ça impose trois choses. Une lunette de chantournage, ce protecteur circulaire réglable qui entoure l’outil et sur lequel la pièce vient prendre appui à l’attaque : ce n’est pas une option de confort, c’est ce qui empêche la pièce d’être happée au moment où elle rencontre l’outil. Des passes progressives, en montant la profondeur par paliers plutôt qu’en attaquant la cote finale. Et un peu de lucidité sur la puissance de sa machine : un moteur de 3 CV sur un combiné d’atelier n’a pas les réserves d’une toupie professionnelle, et transposer directement les pratiques d’un atelier pro sur une machine d’amateur est le meilleur moyen de faire caler la coupe au milieu d’une courbe.

Notre verdict sur ce jeu de roulement de toupie

Achetez le jeu complet, pas une bague isolée. Une bague seule coûte de 20 à 60 € et un ensemble roulement plus plusieurs diamètres se trouve entre 90 et 180 € : dès que vous ajoutez la deuxième bague à l’unité, l’économie a disparu, et vous serez de toute façon amené à changer de diamètre selon les passes. C’est le genre d’accessoire qu’on achète une fois pour vingt ans, l’usure se limitant au roulement lui-même, qui se remplace pour quelques euros puisqu’il s’agit d’un roulement à billes de dimensions industrielles normalisées.

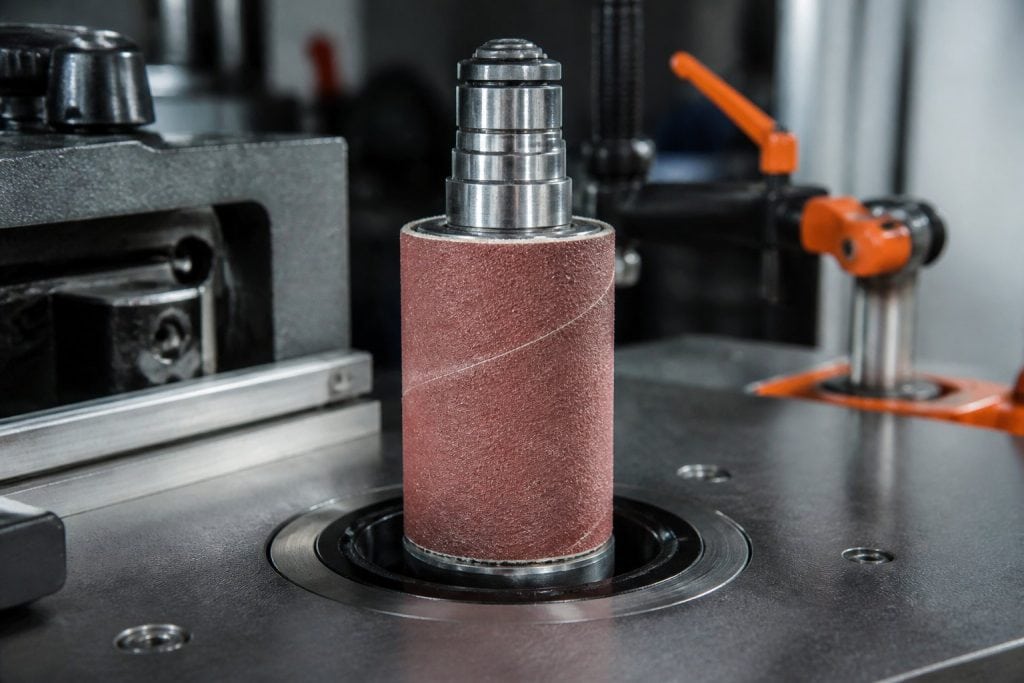

Nous le déconseillons en revanche à qui n’a jamais chantourné : commencez par du calibrage droit sur gabarit épais, prenez le geste, puis passez aux formes. Et pour compléter le poste gabarit, le cylindre de ponçage pour toupie se monte sur le même arbre et finit le chant que le roulement vient d’usiner. Une précision d’honnêteté pour finir : la boutique historique qui occupait luxoutils.com a fermé définitivement en 2025, et vous croiserez encore des jeux de guides à billes vendus sous le nom Luxoutils chez des marchands tiers. Ce magazine ne fabrique rien, ne vend rien et n’a aucun lien commercial avec ces produits : nous mesurons, nous comparons et nous orientons vers les revendeurs actuels.
