Vous venez de commander un porte-outil toupie alésage 30 et au moment de valider, vous réalisez qu’il existe des têtes à fers, des porte-outils à plaquettes, des coffrets complets, des références Elbe, des références Leman — et que personne ne vous a expliqué la différence qui compte vraiment. L’alésage 30 mm est aujourd’hui le standard dominant sur les toupies de menuiserie professionnelle et semi-professionnelle, mais un arbre 30 mm ne garantit pas que n’importe quel porte-outil tournera rond, en sécurité, à la vitesse que vous avez en tête. Un mauvais emmanchement, une bride mal serrée ou des fers mal équilibrés, et c’est votre pièce — ou votre machine — qui en prend pour son grade. Dans ce guide, on passe en revue les types de porte-outils compatibles avec un arbre 30 mm, les fers et fraises adaptés, les coffrets disponibles sur le marché, le montage pas à pas et les prix constatés chez les principaux fournisseurs. À la fin, vous saurez exactement quelle référence commander selon votre usage, et comment la monter sans risque. Vous pouvez consulter nos ressources sur l’outillage toupie 20 mm et l’outillage toupie 30 mm pour approfondir.
En bref :
- ● L’alésage 30 mm est la norme standard des toupies de menuiserie professionnelles en France et en Europe — différent de l’alésage 50 mm des machines industrielles lourdes.
- ● Un porte-outil toupie alésage 30 se décline en plusieurs familles : porte-fers à profils, fraises à rainer, porte-outils extensibles, têtes inclinables, cylindres ponceurs.
- ● Les fers carbure durent nettement plus longtemps que les fers HSS, mais coûtent 2 à 4 fois plus cher à l’achat — le carbure s’impose en production, le HSS convient à l’usage occasionnel.
- ● Les coffrets complets (marques Elbe, Leman) regroupent porte-outils, bagues de réglage et accessoires pour un alésage 30 mm — comptez entre 250 € et 455 € selon la gamme.
- ● Les bagues de réglage (de 0,1 mm à 40 mm d’épaisseur) sont indispensables pour ajuster la hauteur de coupe avec précision — ne pas les négliger à l’achat.
- ● Le montage d’un porte-outil toupie alésage 30 impose un serrage à la clé dynamométrique et une vérification du sens de rotation avant toute mise en marche.
- ● Prix d’entrée de gamme : à partir de 40-60 € pour un porte-outil simple ; les modèles extensibles ou à géométrie variable dépassent facilement 200 €.
Porte-outil toupie alésage 30 : ce que recouvre vraiment cette désignation
Un porte-outil toupie, c’est avant tout un alésage. Pas un diamètre extérieur, pas une hauteur de coupe — l’alésage, c’est le diamètre intérieur du porte-outil, celui qui s’emmanche sur l’arbre de la toupie. Commander un porte-outil sans vérifier cette cote, c’est la garantie d’un retour colis ou, pire, d’un montage forcé qui finit mal. L’alésage 30 mm est la référence dominante sur les toupies de menuiserie professionnelles en France et en Europe — machines de 1,5 à 4 kW environ, comme on en trouve dans la grande majorité des ateliers de menuiserie, d’ébénisterie ou d’agencement.
Concrètement, le porte-outil vient glisser sur l’arbre toupie avec un ajustement précis : ni jeu excessif, ni coincement. Le diamètre extérieur du porte-outil, lui, varie selon le type et l’usage : de Ø 90 mm pour les porte-outils à jointer ou les petits porte-fers, jusqu’à Ø 160 mm pour les porte-outils extensibles ou les fraises à profils larges. La hauteur de coupe varie de 20 mm à 90 mm selon les modèles. Ces deux dimensions — diamètre extérieur et hauteur — conditionnent directement la vitesse de rotation maximale autorisée et la puissance nécessaire à la machine.
Le rôle des bagues de réglage est souvent sous-estimé. Elles s’enfilent sur l’arbre, de part et d’autre du porte-outil, pour positionner avec précision la hauteur de coupe et centrer l’outil sur la pièce de bois. Sans bagues adaptées, impossible de répéter un réglage d’une session à l’autre. Les épaisseurs disponibles vont de 0,1 mm à 40 mm — on y revient en détail plus loin.
Enfin, il existe des manchons adaptateurs pour utiliser un porte-outil d’un alésage différent sur un arbre donné. Le manchon Elbe MA089310 (Ø 30/50) permet par exemple d’adapter un porte-outil alésage 50 mm sur un arbre de 30 mm. Mais attention : l’inverse — monter un porte-outil alésage 30 sur un arbre 50 mm sans manchon — est impossible et dangereux.
| Caractéristique | Alésage 30 mm | Alésage 50 mm |
|---|---|---|
| Type de machine | Toupie semi-pro et pro standard | Machines industrielles lourdes |
| Puissance typique | 1,5 à 4 kW | 4 à 10 kW et plus |
| Marques machines typiques | Felder, SCM, Lurem, Kity, Minimax entrée de gamme | SCM haut de gamme, Weinig, Moulurex industriel |
| Prix porte-outils | 40 € à 300 €+ | 150 € à 600 €+ |
| Adaptateur possible ? | Oui, vers alésage 50 (manchon) | Non, vers alésage 30 (impossible sans usinage) |
Alésage 30 mm vs alésage 50 mm : ne pas commander le mauvais
C’est l’erreur classique, et elle arrive même aux menuisiers expérimentés qui changent de machine. L’alésage 30 mm équipe la très grande majorité des toupies semi-professionnelles et professionnelles standard — Felder, SCM entrée de gamme, Minimax, Lurem, Kity — soit l’essentiel du parc installé dans les ateliers français. L’alésage 50 mm est réservé aux machines industrielles lourdes, celles qu’on trouve en production sérielle.
Un manchon adaptateur permet d’utiliser un porte-outil alésage 50 sur un arbre toupie de 30 mm — jamais l’inverse. Les références concrètes : manchon Leman 969.5.040.30.14 (vis M14) ou 969.5.040.30.16 (vis M16), selon le filetage de votre arbre. Comptez entre 30 et 60 € pour un manchon de qualité. Vérifiez systématiquement le filetage de votre arbre avant de commander : M14 ou M16, c’est gravé sur la documentation de votre machine.
Les familles de porte-outils toupie alésage 30 : quel type pour quel travail
Tous les porte-outils toupie alésage 30 ne se ressemblent pas — loin de là. Derrière cette désignation commune se cachent des familles très différentes, chacune taillée pour un travail précis. Voici ce qu’on trouve réellement sur le marché, avec les dimensions et les prix qui vont avec.
- Porte-fers à profils — C’est la famille la plus répandue. Le principe : des fers interchangeables (droits, demi-ronds, quarts de rond, moulures) sont bridés dans un corps en acier. Exemples concrets : Leman 093.50.30 (Ø100 × ht50 × al30), Leman 090.90.30 (Ø90 × ht90 × al30), Elbe PV030055. Usages : moulures décoratives, chanfreins, profils de cadres, arrondis de chant. Prix : 60 à 150 € selon hauteur et qualité du corps.
- Porte-outils extensibles (feuillure, tenon, rainure) — Le point fort : la largeur de coupe est réglable sans démontage complet, par écartement des flasques. Exemples : Leman 928150302039 (Ø150 × 20-39 mm × al30), Leman 928150301428 (Ø150 × 14-28 mm × al30). Idéal pour les feuillures et les tenons de largeur variable. Prix : 120 à 250 €. Attention : la plage de réglage est définie à l’achat — vérifiez qu’elle couvre votre besoin.
- Fraises à rainer et fraises intermédiaires — Pour les rainures de précision dans le bois. Exemple : Leman 937150300510 (Ø150 × 5 mm × 9,5 × al30), fraise intermédiaire 937120300010 (Ø120 × 10 mm × al30). On les associe souvent à des fraises intermédiaires pour composer des largeurs de rainure sur mesure. Prix unitaire : 40 à 90 €.
- Porte-outils à tête inclinable — La tête peut être orientée (typiquement 7,5°) pour usiner des profils en biseau sans incliner la pièce. Exemple : Leman 958120303001 (inclinable 7,5° × Ø120 × ht40 × al30). Utile pour les profils de parquet, les cadres à fond incliné. Prix : 180 à 280 €.
- Porte-outils à bouvetage — Conçus pour le bouvetage (assemblage languette-rainure). Exemple : Leman 9389140301328 (Ø140 × 13/28 mm × al30), disponible aussi en version dents de scie Ø140. La version dents de scie améliore l’évacuation des copeaux sur bois dur. Prix : 90 à 160 €.
- Porte-outils à jointer — Pour dresser et rectifier un chant de planche avant collage. Exemple : Leman 978090305000 (Ø90 × ht50 × al30). Les plaquettes carbure garantissent une surface de joint parfaite. Prix : 80 à 140 €.
- Cylindres ponceurs — Moins connus, mais très pratiques pour poncer des profils courbes ou des chants. Exemples : Leman 062.120.30 (Ø62 × ht120 × al30), Elbe AP060605 Ponseco (Ø80 × ht134 × al30). Le papier abrasif se fixe sur le cylindre. Prix : 50 à 100 €.
- Porte-outils hélicoïdaux — Les plaquettes carbure sont disposées en hélice, ce qui fractionne la coupe et réduit les vibrations. Exemple : Leman 66208030 (Ø62 × ht80 × al30). Résultat : moins de bruit, meilleure finition sur bois difficiles. Prix : 200 à 350 €. Un investissement qui se justifie en production intensive.
| Famille | Usage principal | Dimensions typiques | Prix indicatif |
|---|---|---|---|
| Porte-fers à profils | Moulures, chanfreins | Ø90-100 × ht50-90 × al30 | 60 – 150 € |
| Extensible feuillure/tenon | Feuillure, tenon réglable | Ø150 × 14-39 × al30 | 120 – 250 € |
| Fraise à rainer | Rainures précises | Ø120-150 × 5-10 mm × al30 | 40 – 90 € |
| Tête inclinable | Profils en biseau | Ø120 × ht40 × al30 | 180 – 280 € |
| Bouvetage | Languette-rainure | Ø140 × 13/28 × al30 | 90 – 160 € |
| Cylindre ponceur | Ponçage de profils | Ø62-80 × ht120-134 × al30 | 50 – 100 € |
| Hélicoïdal | Finition, bois difficiles | Ø62 × ht80 × al30 | 200 – 350 € |
Fers, fraises et plaquettes carbure compatibles alésage 30 mm
La confusion entre fers HSS et fers carbure est source de mauvais achats réguliers. Ce n’est pas une question de qualité absolue — c’est une question d’usage. Voici les faits bruts.
Les fers HSS (acier rapide) sont moins chers à l’achat : comptez 5 à 15 € la paire selon le profil. Ils se réaffûtent facilement à l’atelier, à la pierre diamant ou au gabarit d’affûtage. Leur point faible : ils s’émoussent plus vite, surtout sur bois exotiques, MDF ou panneaux avec résines. En usage occasionnel ou en formation, c’est un choix raisonnable.
Les fers carbure tiennent le fil 5 à 10 fois plus longtemps en conditions de production. Le prix, lui, est 2 à 4 fois supérieur : de 20 à 60 € la paire selon le profil et la marque (Leman, Elbe). Le carbure est plus dur — donc plus fragile aux chocs. Un fer carbure qu’on laisse tomber sur le béton, c’est souvent une plaquette fendue. En production intensive, le surcoût est largement amorti par la durée de vie.
Les plaquettes carbure réversibles représentent une troisième option, particulièrement répandue sur les porte-outils hélicoïdaux et les porte-outils à jointer. Principe : chaque plaquette possède deux tranches coupantes. Quand la première s’émousse, on retourne la plaquette — pas d’affûtage, remplacement en quelques minutes. Coût par plaquette : 3 à 8 € selon le format. Avantage majeur en production : zéro temps d’affûtage, qualité de coupe constante.
Un point souvent négligé : les fers sont spécifiques au porte-outil. La hauteur du fer doit correspondre exactement à la hauteur du corps — un fer de 50 mm de haut pour le Leman 093.50.30, un fer de 90 mm pour le 090.90.30. Un fer trop court laisse un vide dans le logement, ce qui génère un déséquilibre dangereux. Un fer trop long ne rentre tout simplement pas.
Les profils disponibles couvrent l’essentiel du répertoire de la menuiserie : droit, demi-rond, quart de rond, gorge, chanfrein, moulure complexe. Certains fabricants proposent des fers sur mesure pour des profils spécifiques — délai de 2 à 4 semaines, surcoût de 30 à 50 % sur le tarif standard.
Dernière mise en garde, et elle est importante : les fers ne sont pas interchangeables entre marques, même pour des porte-outils de dimensions apparemment identiques. Les tolérances de bridage, l’épaisseur du fer et la géométrie du logement varient d’un fabricant à l’autre. Vérifiez toujours la compatibilité avant de commander des fers séparément du porte-outil.
Coffrets complets et bagues de réglage alésage 30 : ce qu’on trouve en pratique
Quand on démarre avec une toupie alésage 30, la question du coffret complet se pose rapidement. Acheter les porte-outils un par un, c’est souvent plus cher au total — et surtout, on se retrouve avec des bagues de réglage disparates qui ne couvrent pas toutes les épaisseurs utiles.
Deux références dominent le marché des coffrets pour alésage 30 mm :
- Coffret Leman LEMAXIMUM pour combinés alésage 30 mm — un ensemble pensé pour couvrir les opérations courantes de menuiserie (porte-fers, bagues, accessoires). Prix constaté : autour de 369,60 €.
- Coffret Elbe L’INCONTOURNABLE-250 pour combinés alésage 30 mm — gamme plus étoffée, avec une sélection de porte-outils et un jeu de bagues plus complet. Prix : jusqu’à 455 € selon la configuration.
Ces coffrets sont pertinents si vous équipez un atelier de zéro ou si vous reprenez une machine sans outillage. En revanche, si vous avez déjà plusieurs porte-outils, il est souvent plus économique de compléter votre parc avec des pièces ciblées — notamment les bagues de réglage, qu’on oublie trop souvent à l’achat.
Le système de bagues Elbe est l’un des plus complets du marché pour l’alésage 30 mm. Les bagues unitaires couvrent une plage de 0,1 mm à 40 mm d’épaisseur :
- BR090301 (0,1 mm), BR090302 (0,5 mm), BR090303 (1 mm), BR090304 (2 mm), BR090305 (3 mm), BR090306 (5 mm), BR090307 (10 mm), BR090308 (15 mm), BR090309 (20 mm), BR090310 (25 mm), BR090311 (30 mm), BR090312 (40 mm)…
Pour ceux qui préfèrent un jeu prêt à l’emploi, Elbe propose les jeux de bagues JR090130 à JR090134 — de 10 à 11 pièces, couvrant des plages de 0,1 à 40 mm selon le jeu choisi. L’utilité concrète : positionner le porte-outil à la hauteur exacte sur l’arbre, répéter un réglage à 0,1 mm près d’une session à l’autre. C’est ce qui fait la différence entre un atelier qui tâtonne et un atelier qui produit.
Pensez aussi aux chapeaux (Elbe CH089030, vendu par 2) et aux bagues épaulées (Elbe JB090030, épaulées 50/30 mm) — ces éléments complètent le montage et assurent le maintien axial du porte-outil sur l’arbre. Vous pouvez retrouver l’ensemble de ces références dans notre sélection d’outillage toupie 30 mm.

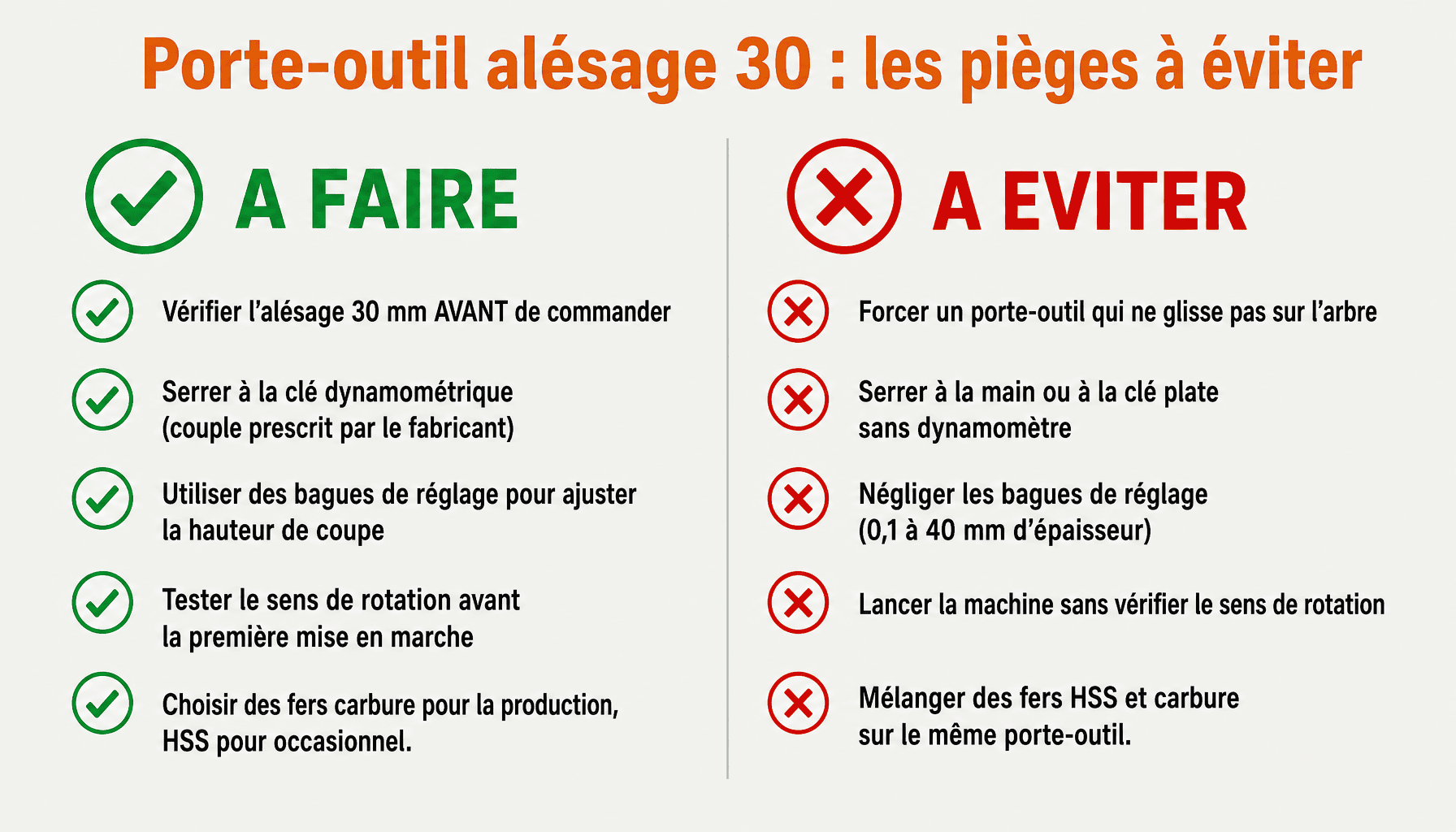

Montage, réglage et sécurité : ce qu’on vérifie avant de mettre en marche
Un porte-outil mal monté ne pardonne pas. Sur une toupie qui tourne à 6 000 ou 8 000 tr/min, un jeu axial non détecté ou un serrage insuffisant peut transformer un outil parfaitement équilibré en projectile. La procédure qui suit, on l’applique à chaque fois, sans exception — même quand on est pressé.
Procédure de montage étape par étape
- Machine hors tension, arbre immobilisé. On ne touche à rien avant d’avoir coupé l’alimentation et engagé le verrou de broche. C’est la règle de base, pas discutable.
- Enfiler les bagues de réglage dans le bon ordre. Les bagues de réduction ou d’espacement se montent selon la configuration de l’outil. Vérifiez leur état : une bague voilée ou encrassée fausse immédiatement l’équilibre.
- Glisser le porte-outil sur l’arbre toupie. L’alésage 30 mm doit s’enfiler sans forcer. Si ça résiste, arrêtez-vous : nettoyez l’arbre et le logement à la pierre à huile fine. Forcer, c’est risquer de déformer l’alésage ou de créer un défaut de concentricité.
- Positionner le chapeau. Le chapeau doit reposer parfaitement à plat sur le porte-outil, sans basculement. Un chapeau de travers, c’est un serrage inégal.
- Serrer la vis d’arbre à la clé dynamométrique. La vis M14 (ou M16 selon la machine) se serre entre 40 et 60 Nm selon les préconisations du fabricant — consultez la documentation. Pas à la main, pas « au feeling » : une clé dynamométrique calibrée, point final.
- Vérifier le sens de rotation. La flèche gravée sur le corps du porte-outil indique le sens de rotation de la broche. Elle doit correspondre au sens réel de votre machine. Une inversion, et les couteaux se desserrent en cours de travail.
- Contrôler le jeu axial. Avant mise en marche, bougez légèrement l’outil axialement. Zéro tolérance : aucun mouvement ne doit être perceptible.
Sur le plan de la sécurité : le carter de protection est obligatoire, sans exception. Pour un outil de Ø 160 mm, la vitesse maximale est réduite — reportez-vous à la valeur gravée sur le porte-outil, jamais à une estimation. Dépasser cette limite, même brièvement, expose à une rupture par force centrifuge.
Entretien du porte-outil toupie alésage 30 : les bons réflexes d’atelier
Un porte-outil bien entretenu dure des décennies. Après chaque session de travail, nettoyez le corps à la brosse métallique fine pour éliminer les résidus de bois et les copeaux incrustés. Une accumulation de poussière modifie l’équilibre dynamique et réduit la dissipation thermique. Tous les trois mois, inspectez l’alésage à la loupe : des rayures ou des traces de corrosion signalent une usure prématurée. Traitez-les à la pierre à huile fine ou à l’émeri très fin (grain 400 minimum) pour restaurer la concentricité.
Les fers ou plaquettes s’affûtent ou se remplacent dès qu’ils émoussent — ne pas attendre que la finition se dégrade. Un fer émoussé force sur la machine, génère de la chaleur et accélère l’usure du porte-outil. Stockez les porte-outils à l’abri de l’humidité, de préférence suspendus ou rangés à plat dans un coffre fermé. L’oxydation de l’alésage est rare, mais elle arrive sur les machines côtières ou en environnement très humide.
Questions fréquentes sur le porte-outil toupie alésage 30
Peut-on utiliser un porte-outil alésage 30 sur une toupie avec arbre 50 mm ?
Non, et c’est une erreur à ne pas commettre. Un porte-outil alésage 30 mm est conçu pour s’emmancher sur un arbre de 30 mm — point final. Sur un arbre de 50 mm, il ne montera tout simplement pas. L’inverse est également vrai : aucun jeu, aucune bague intermédiaire ne permet de compenser un écart aussi important en toute sécurité. Avant toute commande, mesurez l’arbre de votre toupie avec un pied à coulisse. Les machines de menuiserie professionnelles ont généralement des arbres de 30 ou 50 mm — vérifiez votre notice constructeur ou la plaque signalétique.
Quelle est la vitesse de rotation maximale à ne pas dépasser avec un porte-outil alésage 30 mm ?
La vitesse maximale admissible dépend du diamètre extérieur du porte-outil et est imprimée sur le corps de l’outil — lisez-la avant chaque montage, sans exception. En règle générale, un porte-outil de 100 mm de diamètre tolère 9 000 tr/min, un porte-outil de 160 mm descend à 6 000 tr/min, et un outil de 200 mm ne dépasse pas 4 500 tr/min. Dépasser cette limite expose à un éclatement du porte-outil avec des conséquences gravissimes. Sur une toupie à arbre 30 mm, réglez toujours la vitesse en fonction du plus grand diamètre monté ce jour-là.
Les fers de porte-outils Elbe et Leman sont-ils interchangeables ?
Pas systématiquement, et c’est un point que l’on voit souvent mal géré en atelier. Elbe et Leman utilisent tous deux des fers à double tranchant au format 30 × 12 mm ou 40 × 12 mm sur certaines gammes, ce qui peut créer une apparence de compatibilité. Mais l’angle de coupe, l’épaisseur exacte et la géométrie de blocage varient selon les séries. Mélanger des fers de marques différentes dans un même porte-outil n’est pas recommandé : le déséquilibre de masse peut provoquer des vibrations et une usure prématurée. Restez sur les fers d’origine ou validez la compatibilité auprès du fabricant.
Combien de bagues de réglage faut-il prévoir pour un porte-outil toupie alésage 30 ?
Pour un usage polyvalent, prévoyez un jeu complet de bagues de hauteur : typiquement 1 mm, 2 mm, 3 mm, 5 mm et 10 mm, soit cinq à six bagues pour couvrir la plupart des situations. Certains coffrets de porte-outil toupie alésage 30 les incluent d’emblée — vérifiez la composition avant d’acheter. Ces bagues servent à positionner précisément la hauteur de coupe et à compenser l’espace entre outils sur l’arbre. Sans elles, vous perdez un temps considérable à caler avec des rondelles de fortune. Comptez 15 à 40 € pour un jeu de bagues de qualité vendu séparément.
Où acheter un porte-outil toupie alésage 30 et quel budget prévoir ?
Les négoces en outillage professionnel (Würth, Sidamo, distributeurs spécialisés bois) et les boutiques en ligne spécialisées restent les sources les plus fiables pour un porte-outil toupie alésage 30 de qualité contrôlée. La grande distribution de bricolage propose quelques références, mais le choix y est limité. Côté budget : comptez 40 à 60 € pour un porte-outil simple de bonne facture, 80 à 150 € pour un porte-fers à profils interchangeables, et 200 à 455 € pour un coffret complet multi-profils avec bagues et fers assortis. Les marques Elbe, Leman et Tersa constituent la référence du marché.
Porte-outil toupie alésage 30 : les trois critères qui comptent vraiment avant d’acheter
Trois points, et trois seulement, conditionnent la réussite d’un achat de porte-outil toupie. Premier réflexe avant toute commande : mesurez l’alésage de votre arbre au pied à coulisse. Un arbre de 30 mm et un arbre de 50 mm ne se ressemblent pas sur le papier, mais la confusion existe — et elle coûte cher en retour de colis ou, pire, en incident de montage.
Deuxième critère : choisissez le type de porte-outil en fonction du travail réel que vous faites à l’atelier, pas du prix affiché. Un porte-fers à profils interchangeables est taillé pour la moulure et le travail de forme. Un porte-outil extensible répond à la rainure et à la feuillure. Un porte-outil jointer sert au dressage de chant. Utiliser le mauvais outil, même de qualité, donne de mauvais résultats.
Troisième point, souvent sous-estimé au moment du budget : les bagues de réglage, l’écrou de serrage et les fers de rechange ne sont pas des accessoires optionnels. Intégrez-les dès le départ. Un porte-outil toupie alésage 30 nu à 50 € peut facilement grimper à 120 € une fois équipé correctement — c’est le prix réel d’un montage propre et sûr.
Sur la durée, un outil de marque sérieuse — Elbe, Leman, pour ne citer qu’elles — tient des décennies si les fers sont changés dès qu’ils émoussent et si le corps est nettoyé après chaque usage. Économiser sur le porte-outil, c’est accepter des vibrations, des brûlures en surface et une sécurité dégradée. Ce n’est jamais une bonne affaire. Vérifiez votre arbre ce week-end, choisissez le bon type d’outil, et investissez une fois — correctement.
Technicien machines à bois, trente ans d’atelier dont vingt au SAV et aux réglages. Cette méthode est celle qu’il montrait aux clients au comptoir. Une question ? Écrivez à l’atelier.
